一、程序储存器(Programmemory)的组成：

应用程序(Program)

系统模块(Systemmodules)

机器人程序储存器中，只允许存在一个主程序；所有例行程序与数据无论存在于哪个模块，全部被系统共享；所有例行程序与数据除特殊定义外，名称必须是**的。

二、编程窗口：

1、菜单键File：

1、 Open:打开一个现有文件。(程序.prg或模块.mod)

2、 New:新建一个程序。

3 、Saveprogram :存储更改后的现有程序。

4 、Saveprogramas:存储一个新程序。

5 、Print: 打印程序，现已经不使用。

6、 Preferences:定义用户化指令集。

7、 Checkprogram :检验程序，光标会提示错误。

8 、Close:在程序储存器中关闭程序。

9、 Savemodule :存储更改后的现有模块。(只在Module窗口中存在)

0、 Savemoduleas : 存储一个新模块。(只在Module窗口中存在)

2、菜单键Edit：

1、 Cut:剪切，可能会丢失指令或数据。

2 、Copy :复制。

3 、Paste :粘贴，将剪切或复制的指令或数据粘贴到相应位置。

4、 GotoTop:将光标移至顶端。

5、 GotoBottom :将光标移至底端。

6 、Mark :定义一块，涂黑部分。

7、 ChangeSelected :修改指令中数据，可直接将光标移至相应位置按回车键。

8 、Showvalue: 输入数据，可直接将光标移至相应数据按回车键。

9、 Modpos :修改机器人位置，功能键上有。

0、 Search:寻找指令，程序复杂时很有用。

3、菜单键IPL1与IPL2：

IPL1与IPL2为指令目录。

其中IPL2有Mostcommt1、Mostcommt2、Mostcommt3为用户化定义指令目录，可在菜单键File中Preference定义。

4、功能键：

Copy、Paste、Modpos在菜单键Edit中可以找到。

Test为编程窗口与测试窗口切换键。

三、指令：

1、基本运动指令：

MoveL:线性运动 (Linear)

MoveJ:关节轴运动 (Joint)

MoveC :圆周运动 (Circular)

p1：目标位置。(robtarget)

v100：运行速度mm/s。(speeddata)

z10:转弯区尺寸mm。(zonedata)

tool1：工具中心点TCP。(tooldata)

（1）速度选择：mm/s

将光标移至速度数据处，按回车键，进入选择窗口，选择所需速度。

机器人运行速度属于数据类型speeddata。

常用运行速度在base模块中已经定义。

特殊速度可自行定义。

max速度为v5000，base模块中定义*大速度为v7000，*大速度机器人未必能达到。

（2）转弯区尺寸选择：mm

将光标移至转弯区尺寸数据处，按回车键，进入选择窗口，选择所需转弯区尺寸。

机器人转弯区尺寸属于数据类型zonedata。

常用转弯区尺寸在base模块中已经定义。

特殊转弯区尺寸可自行定义。

fine指机器人TCP达到目标点，并在目标点速度降为零，连续运行时，机器人动作有停顿。

zone指机器人TCP不达到目标点，连续运行时，机器人动作圆滑、流畅。

base模块中已经定义的转弯区尺寸*小为z1，*大为z200。

尽量使用较大的转弯区尺寸。

（3）参变量：

光标指在当前指令时，按功能键OptArg，可选择参变量。

[Conc](switch)

协作运动。机器人未移动至目标点，已经开始执行下一个指令。

[ToPoint](robtarget)

在采用新指令时，目标点自动生成*。

[V](num)

定义速度mm/s。

[T](num)

定义时间s。通过时间决定速度。

[Z](num)

定义转弯区尺寸mm。

[Wobj](wobjdata)

采用工件系座标系统。

（4）函数Offs()：

MoveLp1,v100,…

MoveLp2v100,…

MoveLp3,v100,…

MoveLp4,v100,…

MoveLp1,v100,…

为了**确定p1、p2、p3、p4点，可以使用函数Offs()。

Offs(p1，x，y，z)代表一个离p1点X轴偏差量为x，Y轴偏差量为y，Z轴量为z的点。

将光标移至目标点，按回车键，进入目标点选择窗口，在功能键上选择Func，采用切换选择所用函数Offs()。

MoveLp1,v100,…

MoveLOffs(p1,100,0,0),v100,…

MoveLOffs(p1,100,-50,0),v100,…

MoveLOffs(p1,0,-50,0),,v100,…

MoveLp1,v100,…

2、转轴运动指令：

MoveAbsJ， jpos1， v100, z10， tool1

jpos1：目标位置。(jointtarget)

v100：运行速度mm/s。(speeddata)

z10：转弯区尺寸mm。(zonedata)

tool1：工具中心点TCP。(tooldata)

3、输入输出群指令：

do指机器人输出信号。

di指输入机器人信号。

输入输出信号必须在系统参数中定义。

输入输出信号有两种状态，1(High)为接通，0(Low)为断开。

（1）输出信号指令：

A、输出输出信号指令：set dol

do1：输出信号名。(signaldo)将一个输出信号赋值为1。

B、复位输出信号指令：Reset do1

do1：输出信号名。(signaldo)将一个输出信号赋值为0。

C、输出脉冲信号指令：ulseDO do1

do1：输出信号名。(signaldo)输出一个脉冲信号，脉冲长度为0.2s。

参变量：

[PLength](num) 脉冲长度，0.1s-32s。

（2）输入信号指令：

WaitDI di1, 1

di1：输入信号名。(signaldi)

1：状态。(dionum)

参变量：

·[MaxTime](num)等待输入信号*长时间s。

·[TimeFlag](bool)逻辑量，TRUE或FALSE。

如果只选用参变量[MaxTime]，等待超过*长时间后，机器人停止运行，并显示相应出错信息。如果同时选用参变量[MaxTime]与参变量[TimeFlag]，等待超过*长时间后，无论是满足等待的状态，机器人将自动执行下一句指令。如果在*长等待时间内得到相应信号，将逻辑量置为FALSE，如果超过*长等待时间，逻辑量置为TRUE。

4、通信指令(人机对话)：

（1）清屏指令：TPErase

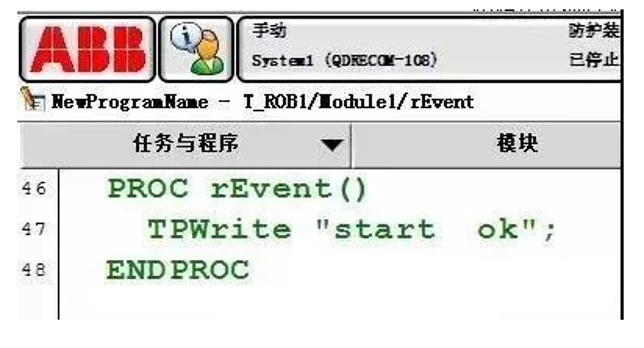

（2）写屏指令：PWrite String

tring：显示的字符串。(string)在示教器显示屏上显示字符串数据，也可以用“……”形式直接定义字符串，每一个写屏指令*多显示80个字符。

（3）功能键读取指令：TPReadFK, Answer , Text , FK1 , FK2. FK3, FK4 , FK5

Answer：赋值数字变量。(num)

Text：显示屏显示的字符串。(string)

FK1：功能键1显示的字符串。(string)

FK2：功能键2显示的字符串。(string)

FK3：功能键3显示的字符串。(string)

FK4：功能键4显示的字符串。(string)

FK5：功能键5显示的字符串。(string)

在示教器显示屏上显示字符串数据，在功能键上显示相应字符串，选择按相应的功能键，机器人自动给数字变量赋于相应数值1-5。

5、程序流程指令：

（1）判断执行指令IF：

·IFTHEN 符合条件，

“Yes-part” 执行“Yes-part”指令。

ENDIF

·IFTHEN 符合条件，

“Yes-part” 执行“Yes-part”指令。

ELSE 不符合条件，

“Not-part” 执行“Not-part”指令。

ENDIF

·IFTHEN 符合条件，

“Yes-part1” 执行“Yes-part1”指令。

ELSEIFTHEN 符合条件，

“Yes-part2” 执行“Yes-part2”指令。

ELSE 不符合与条件，

“Not-part” 执行“Not-part”指令。

ENDIF

（2）循环执行指令WHILE：

·reg1:=1;

WHILEreg1<5DO 循环至不符合条件reg1<5，

reg1:=reg1+1;(Incrreg1;) 才执行ENDWHILE后指令。ENDWHILE

循环指令WHILE运行时，机器人循环至不满足判断条件后，才跳出循环指令，执行ENDWHILE后运行指令。循环指令WHILE运行时，存在死循环，在编写相应机器人程序时必须注意。

6、程序运行停止指令：

（1）停止指令Stop：

机器人停止运行，软停止指令(Soft Stop)，直接在下一句指令启动机器人。

（2）停止指令Exit：

机器人停止运行，并且复位整个运行程序，将程序运行指针移至主程序**行。机器人程序必须从头运行。

（3）停止指令Break：

机器人立刻停止运行，有冲击，直接在下一句指令启动机器人。

7、计时指令：

（1）时钟复位指令：ClKReset Clock

Clock：机器人时钟名称。(clock)

（2）时钟启动指令：ClKStart Clock

Clock：机器人时钟名称。(clock)

（3）时钟停止指令：ClKStop Clock

Clock：机器人时钟名称。(clock)

8、速度控制指令：

VelSet ， Override， Max

Override：机器人运行速率%。(num)

Max：机器人*大速度mm/s。(num)

每个机器人运动指令均有一个运行速度，在执行速度控制指令后，机器人实际运行速度为运动指令规定运行速度乘以机器人运行速率(Override)，并且不超过机器人*大运行速度(Max)。

9、等待指令：

WaitTime ， Time

Time：机器人等待时间s。(num)

等待指令只是让机器人程序运行停顿片刻。

10、赋值指令：

data:= ， Value

Data：被赋值的数据。(All)

Value：数据被赋予的值。(SameasData)

举例：

ABB:=FALSE;(bool)

ABB:=reg1+reg3;(num)

ABB:=“WELCOME”;(string)

Home:=p1;(robotarget)

tool1.tframe.trans.x:=tool1.tframe.trans.x+20;(tooldata)

11、负载定义指令：

GripLoad ， Load

Load：机器人当前负载。(loaddata)
